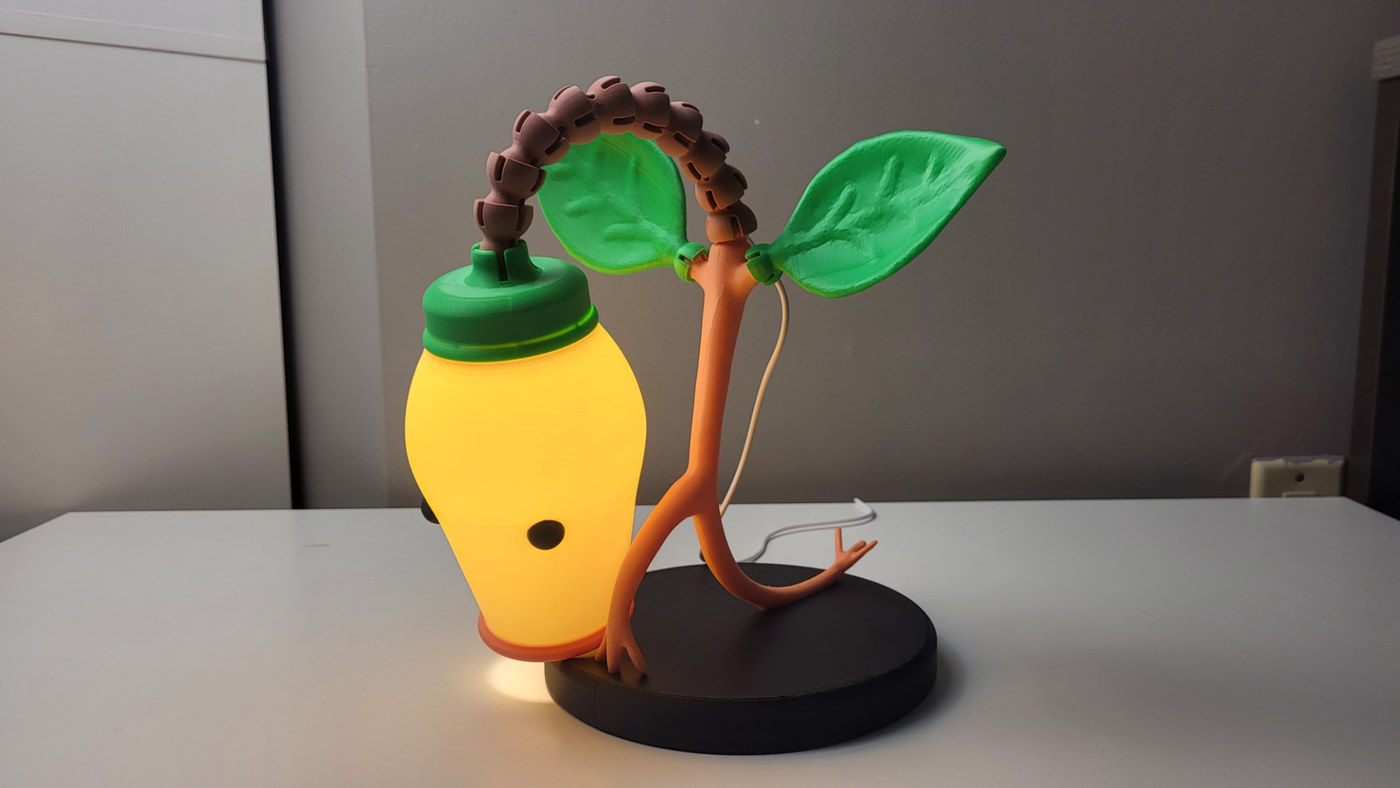

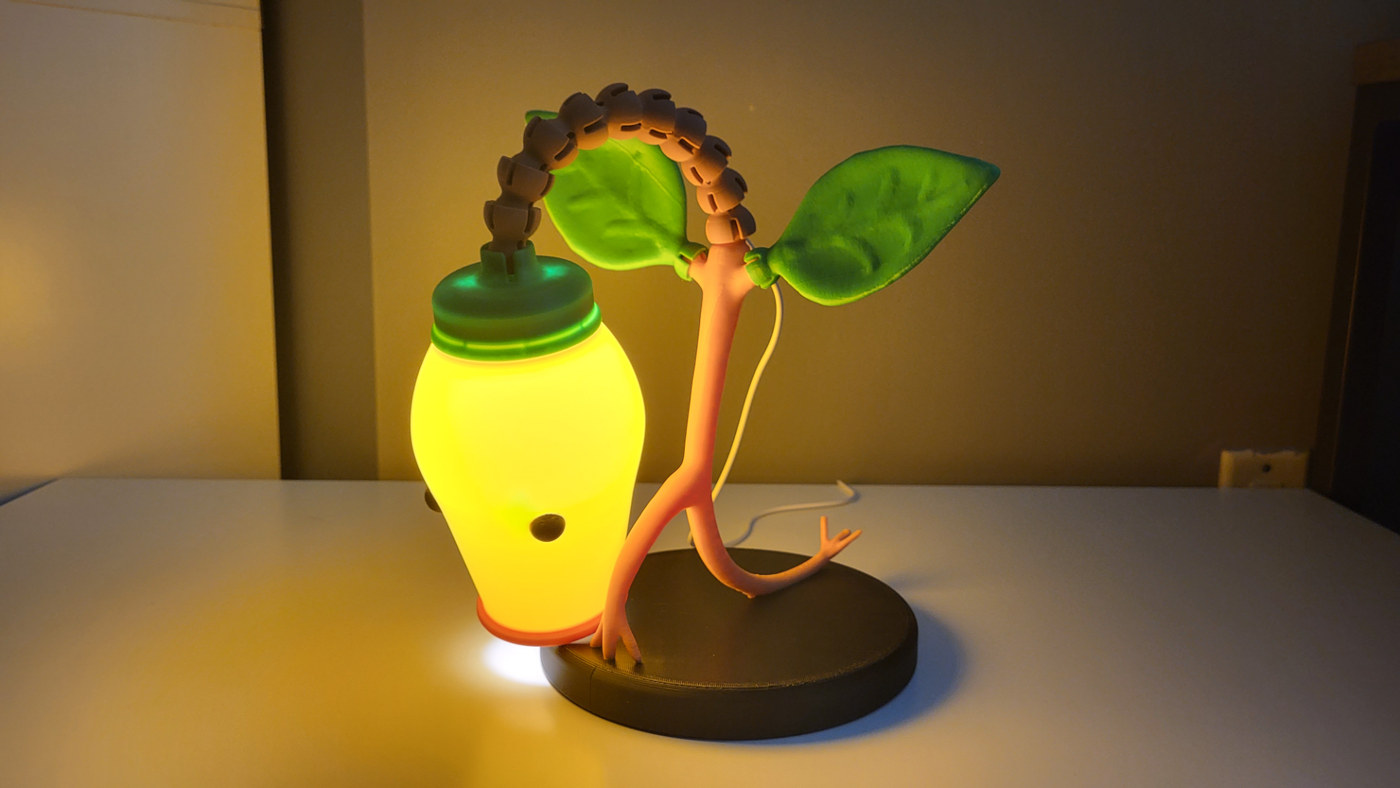

喇叭芽灯LED组件包001

如需商业授权，请加入我的商业授权俱乐部。

支持我 (免费)

感谢您的支持！

仅限个人使用。



此模型专为MakerWorld灯光大赛（2/5）设计。完整免费版本仅在此Makerworld平台提供。

许多人联系我说他们愿意为这个模型付费。其他平台的产品经理也联系我说我可以使用他们的平台并销售此设计以赚取一些收入，但我目前决定将其免费保留在此处。这样更多人可以享受它 :) 所以请展示您完成的打印作品，我很想看看。

除我自己的账号（SavageLau）外，您在任何其他地方看到的此模型上传均为未经授权的（请通知我并举报他们）。



如果您想购买此设计所需的LED灯和Bambu Lab官方网站上的耗材：



请从下面的“物料清单”中购买LED灯组件包：这样我才能获得一些佣金来支持我的未来工作！
我为这个项目使用的耗材：(Bambu Lab官方网站：)
https://shrsl.com/4h4ns







您可能也喜欢此设计：

豌豆射手台灯组件包001。

https://makerworld.com.cn/zh/models/130413

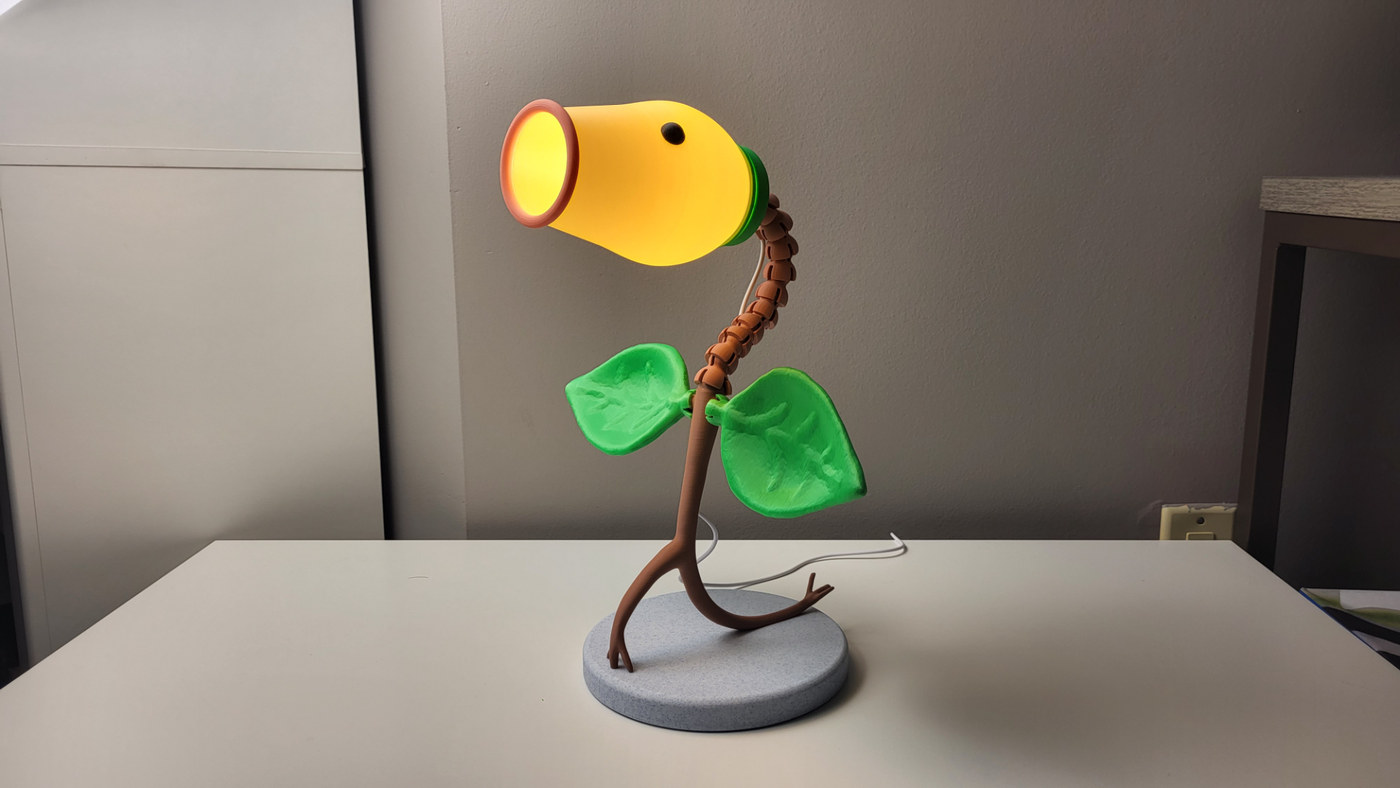

我的老板前几天看到一些喇叭芽灯，她想让我设计一个。我有一个LED灯组件包随我的a1mini一起购买，已经放了一段时间了。所以为什么不把它变成她想要的样子呢。因此，该设计开始将灯组件包融入喇叭芽中。

我在谷歌上找到了这张图片，根据姿态和比例开始设计。



更新：
2024年2月2日。为a1mini创建了一个新的打印配置。增加了底座和主体部分的填充/层数。

为了满足a1mini多色打印的打印板尺寸要求，模型主体尺寸已缩小。



@Sascha2202 反馈说保持平衡有点困难。通过增加填充和层数，在打印配置中增加了重量。该部件的重量从160克增加到202克，降低了重心。考虑到头部重量约为40克+LED重量，现在应该可以了。

2024年2月1日。重新设计了关节。

改进了关节的摩擦载荷、强度和公差。

每个关节的新转动角度设定约为最大13.5度。

“头部”部件的配合和表面处理得到改进。

今天的修改和测试：



打印前（重要！）

运行关节测试打印，使用您将用于关节和主体的耗材，在进行完整打印之前！这很重要。根据您用于关节部件的耗材，收缩率会有所不同，关节的摩擦载荷也会有所不同。



我的设计公差非常严格，但在您使用自己的耗材打印时，可能无法按预期工作，因此请运行测试并确认关节彼此非常紧密。否则您将无法获得预期的结果。





与其他部件的关节为标准尺寸。有一个“紧密”的关节打印配置。

有两种类型的关节，常规型和带线夹型。您需要总共打印12个或更多（可能少于15个）才能获得良好的比例。



关节设计最适合4层墙和10%到20%的填充率，增加填充率不会提高强度，只会导致部件在组装过程中发生故障。



硬件：

此设计需要Bambu Lab的LED灯组件包001。所有其他部件均可打印。



后处理：

移除所有部件的边缘，当您移除关节部件的边缘时，请确认已完全移除。

组装：

参考这些GIF图片。关节有点难以插入，请参考我的操作方法，用手指握住底部部件，这将减少发生故障的可能性。



关节：

完全组装：







设计：

灯组件包直径60毫米，厚度8毫米。基于这些尺寸并制作草图来评估整体尺寸。



处理一些部件，并在最后将它们整合在一起。

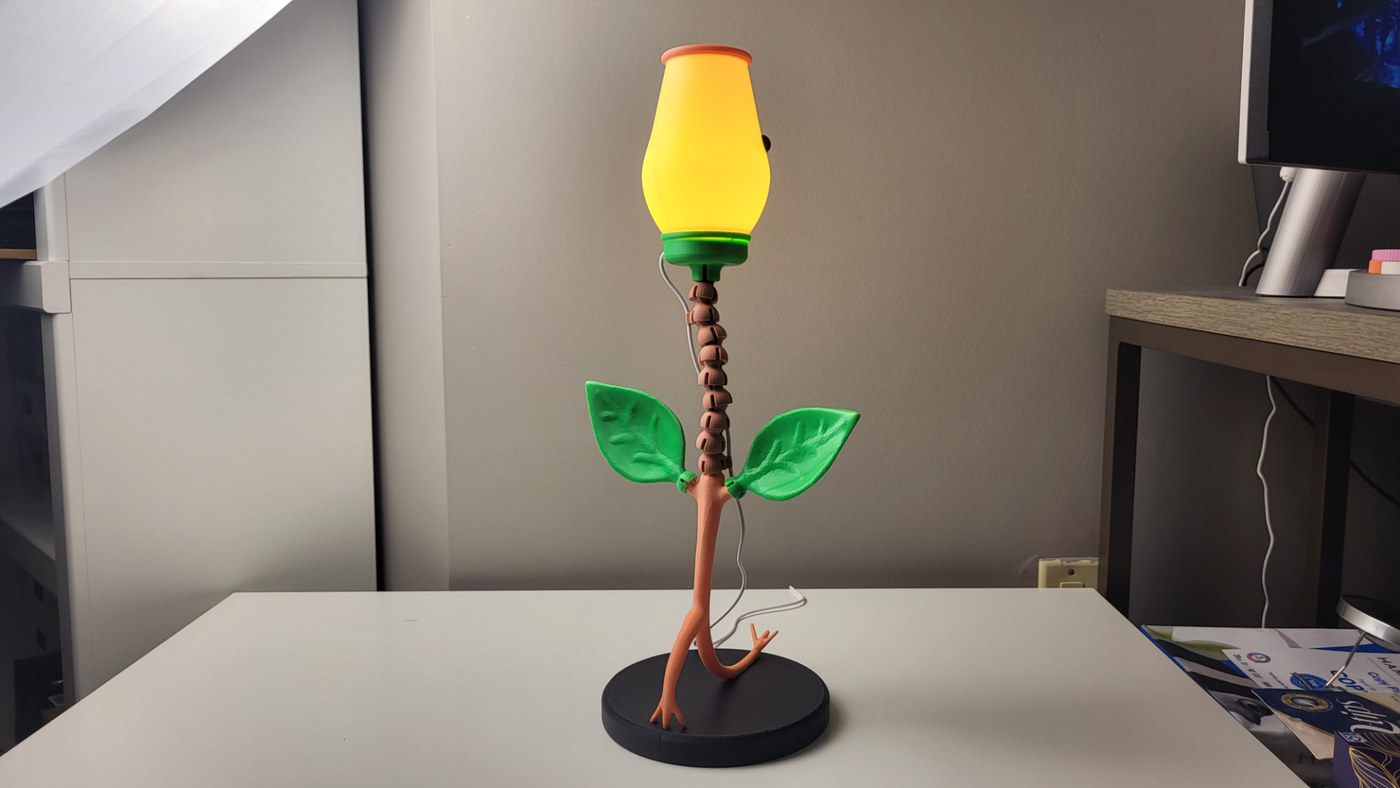

我最初想要在头上使用球形关节，这样它就能转动。最后，为什么不在身体上也添加更多球形关节呢。



球形关节很难处理。我希望它在正常情况下具有很大的摩擦载荷。因此，外壳与球体的公差应该非常小，甚至更小。最终花费了大量时间尝试测试不同的公差并进行设计修改。

虽然还不完美，但这适用于此应用。您可以获得很大的自由度，但它有点脆，取决于您的材料。

修改和测试：
