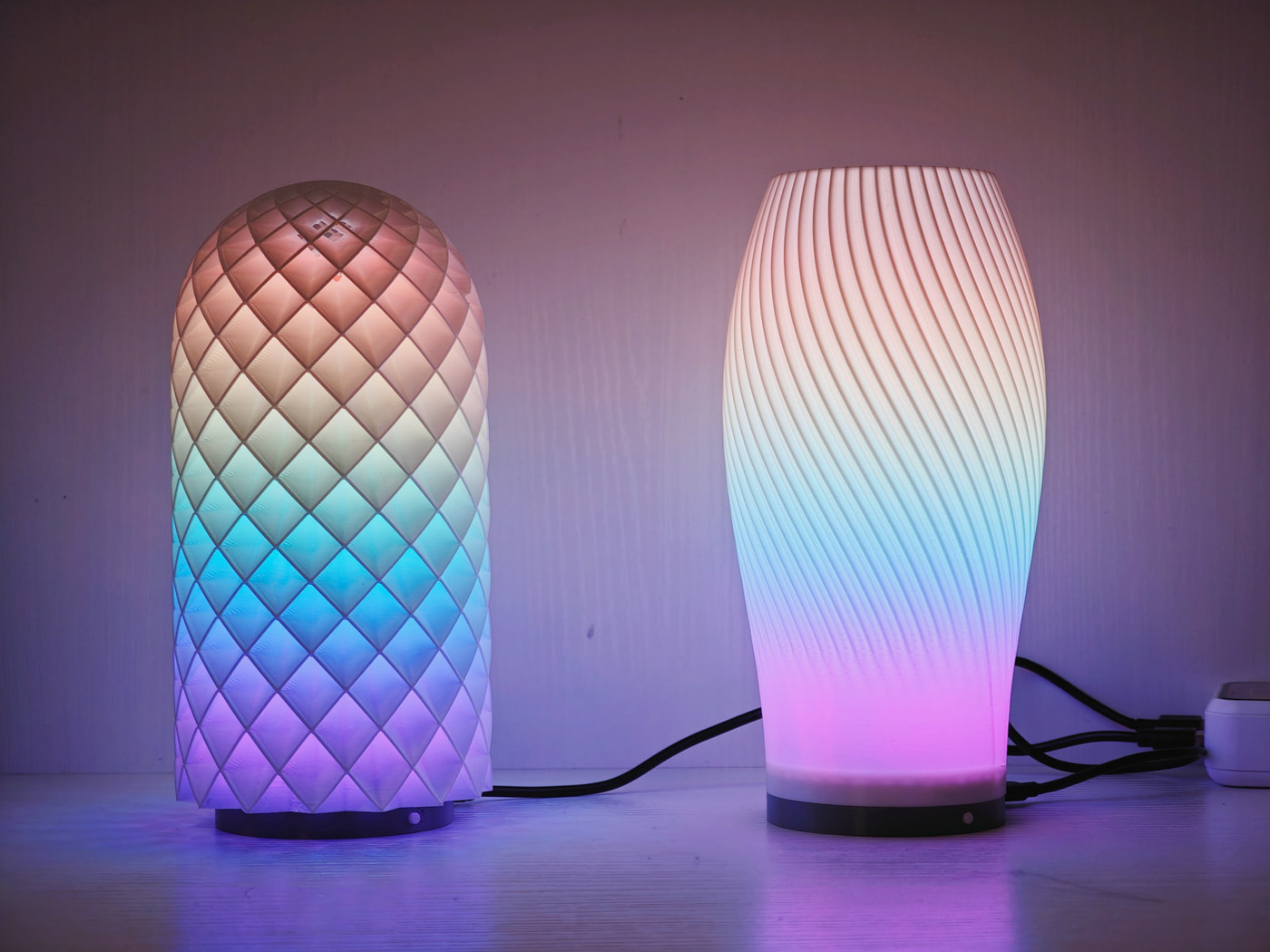

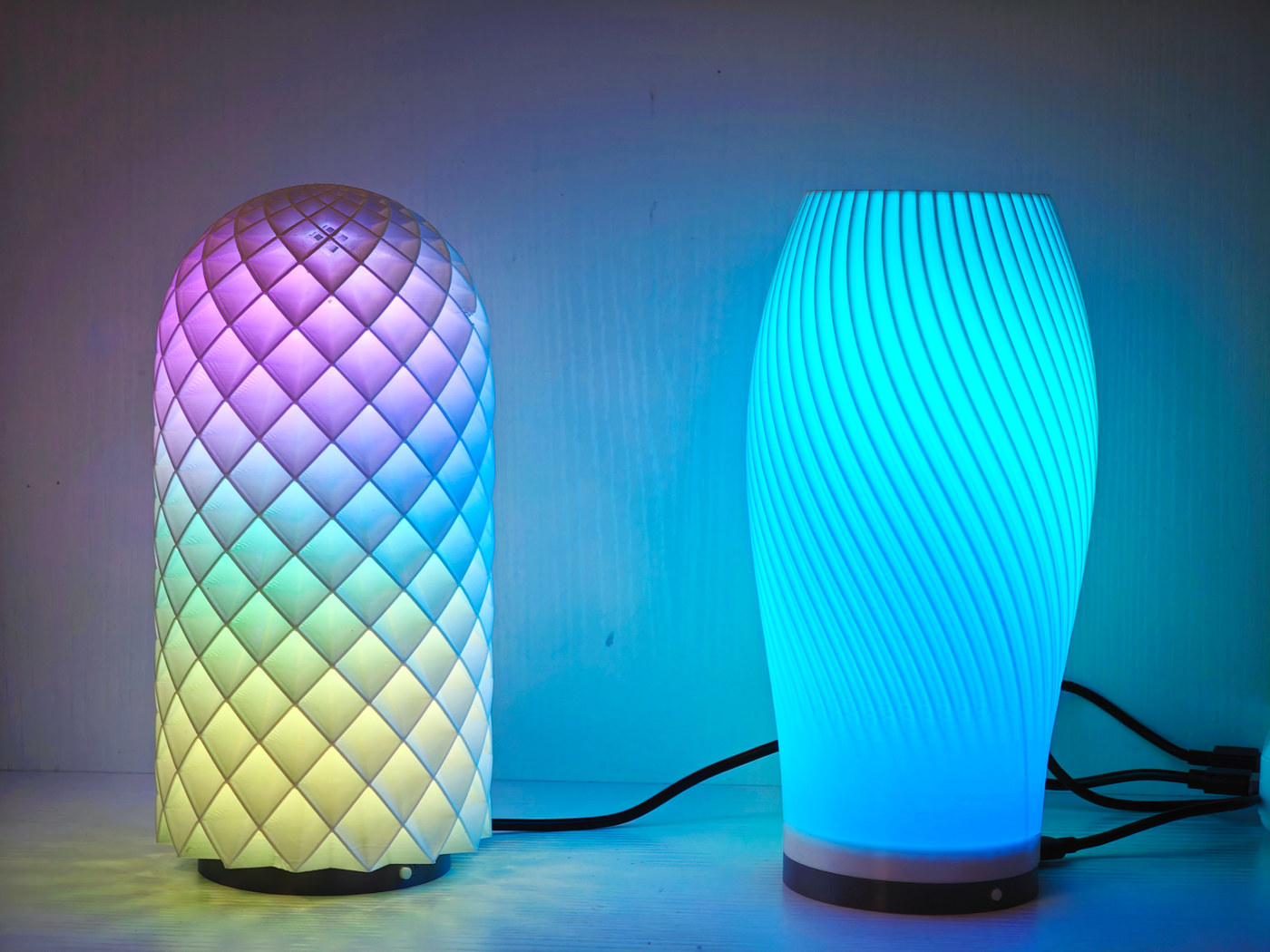

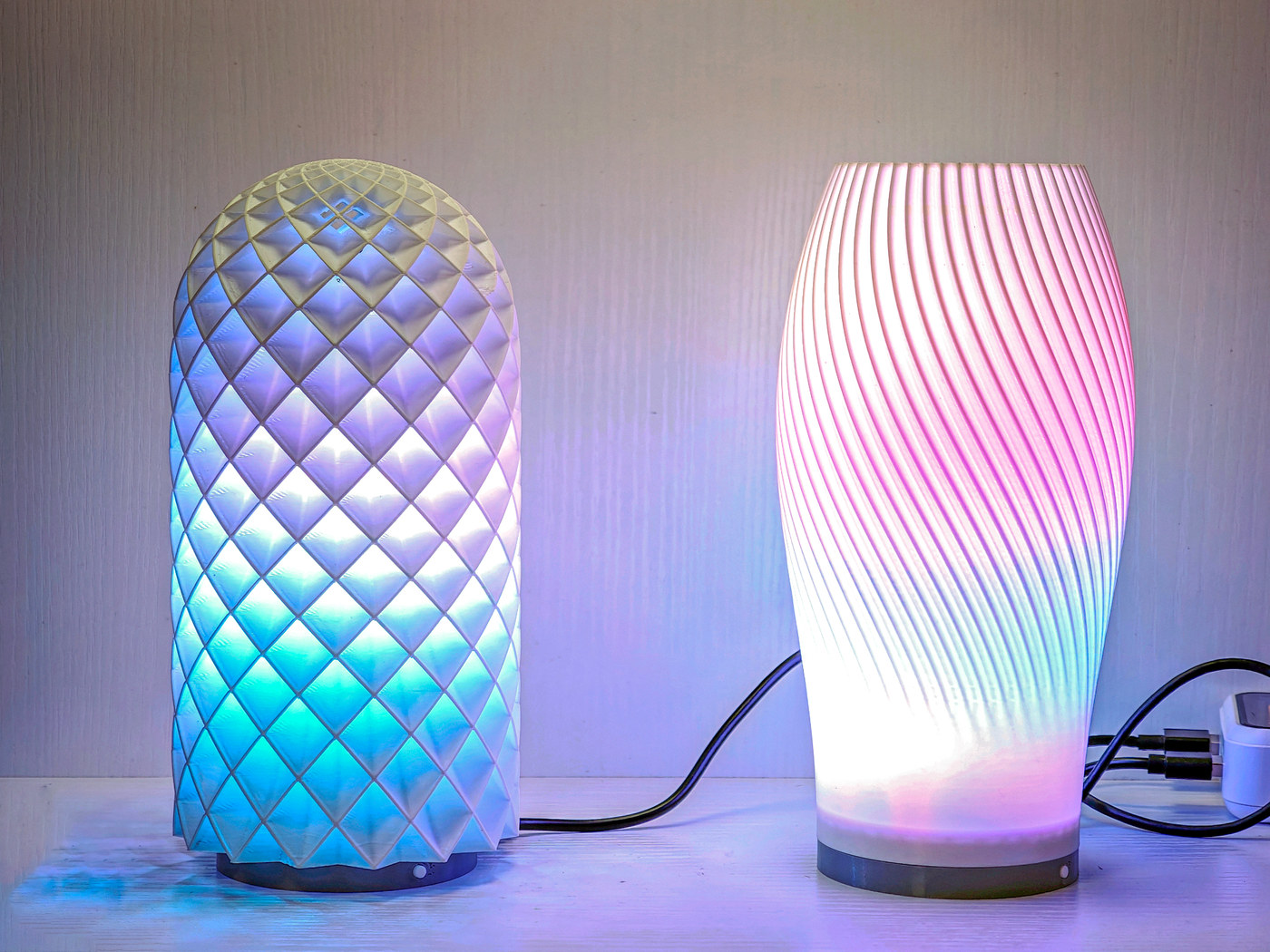

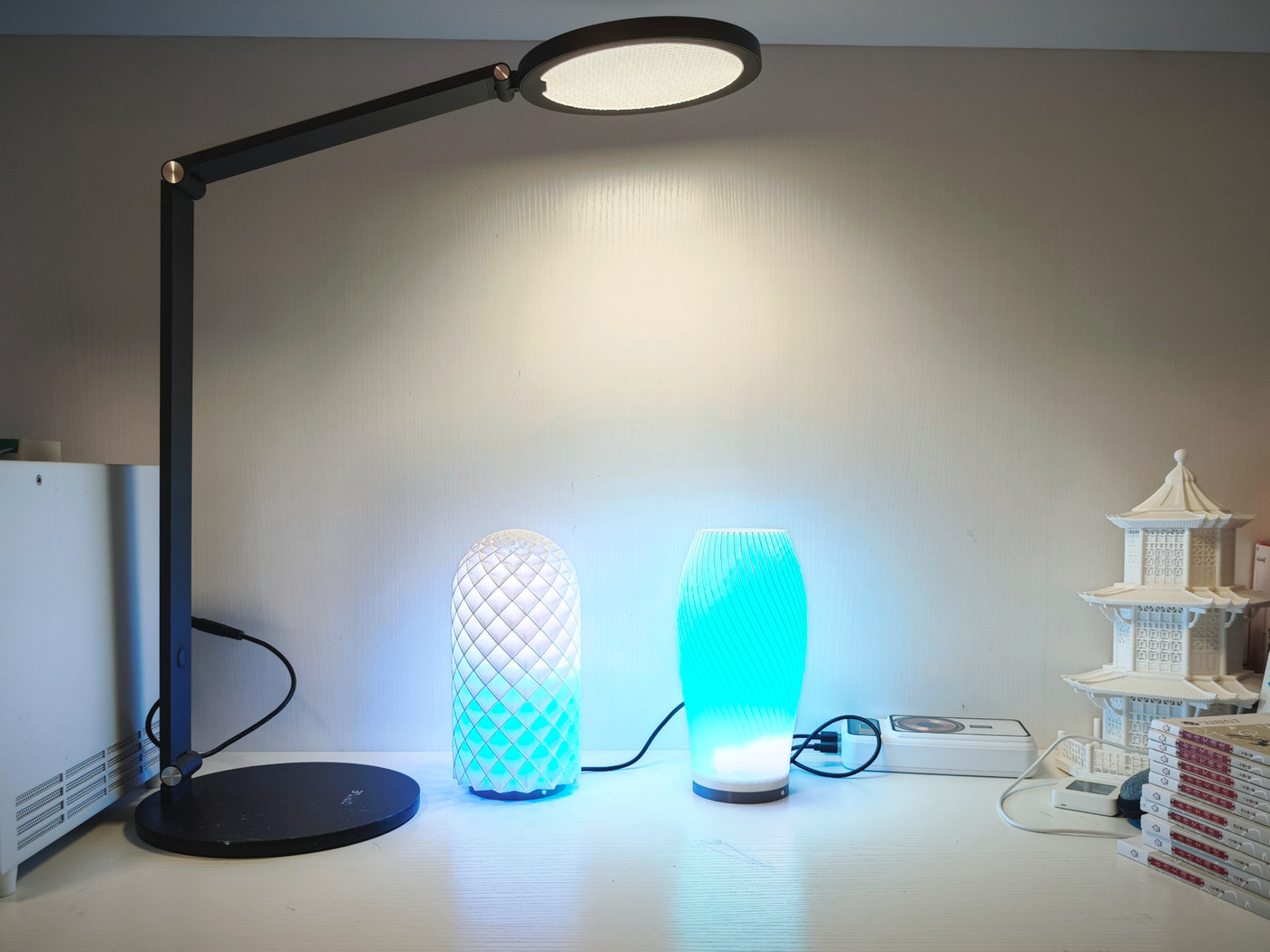

拓竹LED灯套件esp32 wled幻彩智能氛围灯驱动底座（超低成本）

拓竹LED灯套件esp32 wled幻彩氛围灯驱动底座

2026更新：增加带麦克风的版本，柱体改为螺口连接，更稳固。使用esp32 d1 mini开发板，音频使用inmp441，接线参考https://kno.wled.ge/advanced/audio-reactive/

更新：增加esp8266 d1 mini板子的配置。可尝试，性能不太好，灯珠不要超过80。

驱动ws2812b灯珠，可灯带可灯板

超低成本wled 智能氛围灯底座，适用于官方小夜灯及类似改装灯具。

之前制作了一个灯带支架，效果请看以下链接

https://makerworld.com/zh/models/429476

https://makerworld.com.cn/zh/models/195117

发现还需要拖一个控制器，实在不优雅，于是有了今天这个低成本整合方案。

优点是一线通，保留按钮，可通过按钮开关氛围灯、切换灯光效果等。操作无难度。



灯罩使用官方LED灯 001及其他相同接口灯具。

官方灯壳地址：

https://makerworld.com.cn/zh/models/125815

https://makerworld.com/zh/models/13717



配件列表及价格：

1、合宙ESP32-C3开发板 9.9元包邮 购买未焊接版本，自行焊接

2、SKRGAMD010按键微动 6*6*7mm直插2脚 0.15元+3元邮费

3、杜邦线 20cm 母对母 1.5元 与按键微动一起购买

4、WS2812B幻彩LED灯带5V全彩灯条5050灯珠 规格：每米60颗，2米，23元。最多需要灯珠78颗，如果不要求装满，1米即可，12元。



物资全家福（总成本9.9+0.15+3+1.5+23= 37.55元）



以下为组装过程：

一、焊接

用杜邦线分别焊接按钮开关（焊接完成最好包一个绝缘胶带）和灯带（如上图）。

焊接type-c 一侧GND、+5v、IO09三个接口，IO00及相临GND。（也可全焊接。按需接线即可，以下以我的接法讲解），焊接完成如下图所示。

二、安放控制器和各部件

先安放esp32控制器，按下天线一侧，卡入卡扣：

将按钮开关卡入右侧开孔（保证按动顺畅），并插好杜邦头，IO00及相临GND，如图所示，



安装已经缠绕好的灯带（自行缠绕，每圈6个灯珠，适当调整使灯珠上下尽量对齐，可以有更好的效果）。空心圆柱一侧有卡扣的一侧对准底座卡入即可。将灯带杜邦头插入控制板。注意丝印，从type-c一头起分别为GND、+5v、信号输出（IO09）。

最后将底座拧入灯壳内就组装完成。



三、刷入wled软件

直接在线刷入即可：

1、准备一条type-数据线（如果type-c头短了电脑无法识别，可以在控制板卡入底座之前刷写），连接电脑，保证电脑正常识别串口。

chrome打开https://install.wled.me/

点击安装，根据提示操作即可。安装完成后，使用手机连接名称为WLED-AP的wifi进行联网配置。配置完成后去路由器查看新设备ip（设备名称为esp32c3-开头）。找到后，浏览器打开ip,如http://192.168.2.219

简单设置一下：config- led preferences中设置灯珠，保存后，正常情况下灯会亮起橙光。



配置成灯板，在2D configuration中设置。

配置按钮功能，config- Times&Macros,

返回主界面，增加预设。此处只添加随机切换效果，其它预设可自己设置。按图操作后，长按按钮即可切换灯效，短按默认为关灯。



以上为全部。



特别感谢wled项目，及创作者。具体设置可前往https://kno.wled.ge/翻阅。

受限于esp32-c3性能，暂未添加拾音律动功能，但可通过第三方软件根据电脑音频进行灯光同步控制，如https://github.com/LedFx/。

后续抽空更新带拾音功能版本。
