1:1注塑模具模型

1:1注塑模具模型

该项目花了一天多的时间用来模具设计，完全是按照工厂使用的模具标准设计的。

如果用钢材加工完全可直接用于开模注塑批量打产品。

 作用：用塑料打印的注塑模具虽然不能像正常模具一样上注塑机注塑产品，但可以做为模具设计和制造

专业的学生的教学工具，以及各位模具爱好者的摆件。

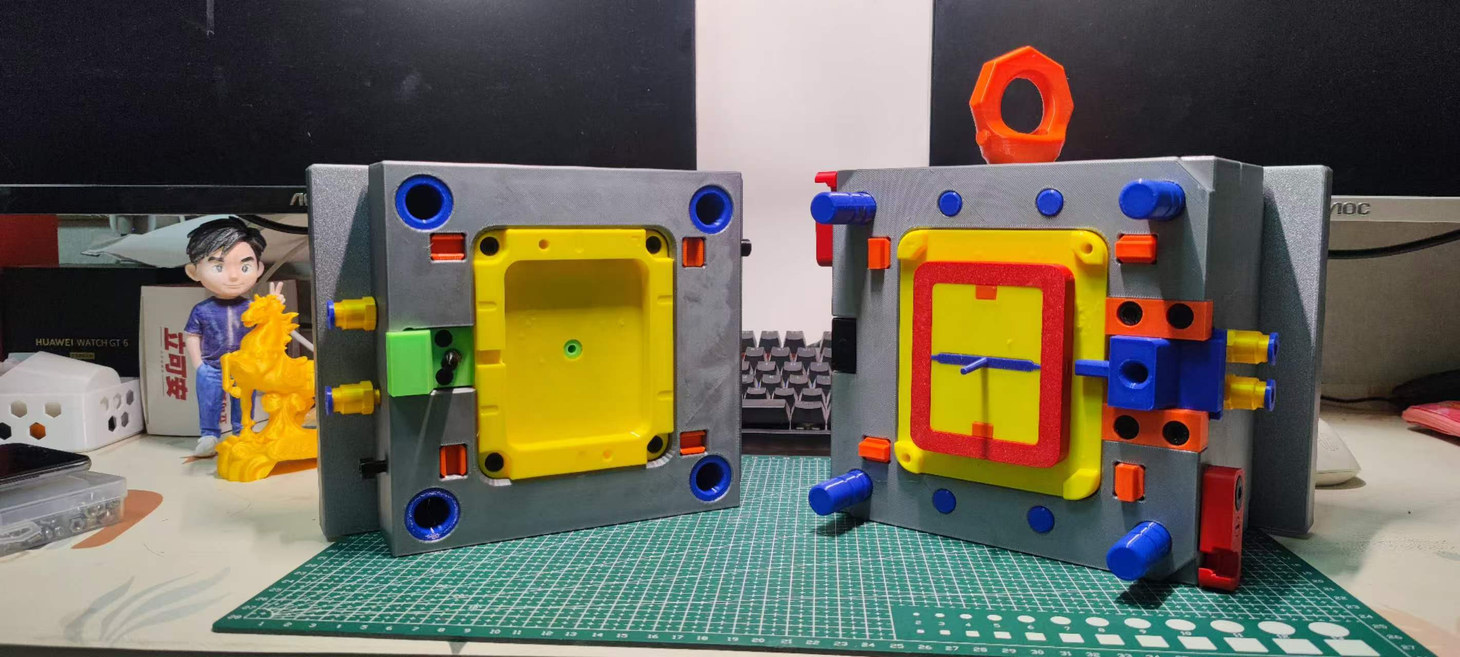

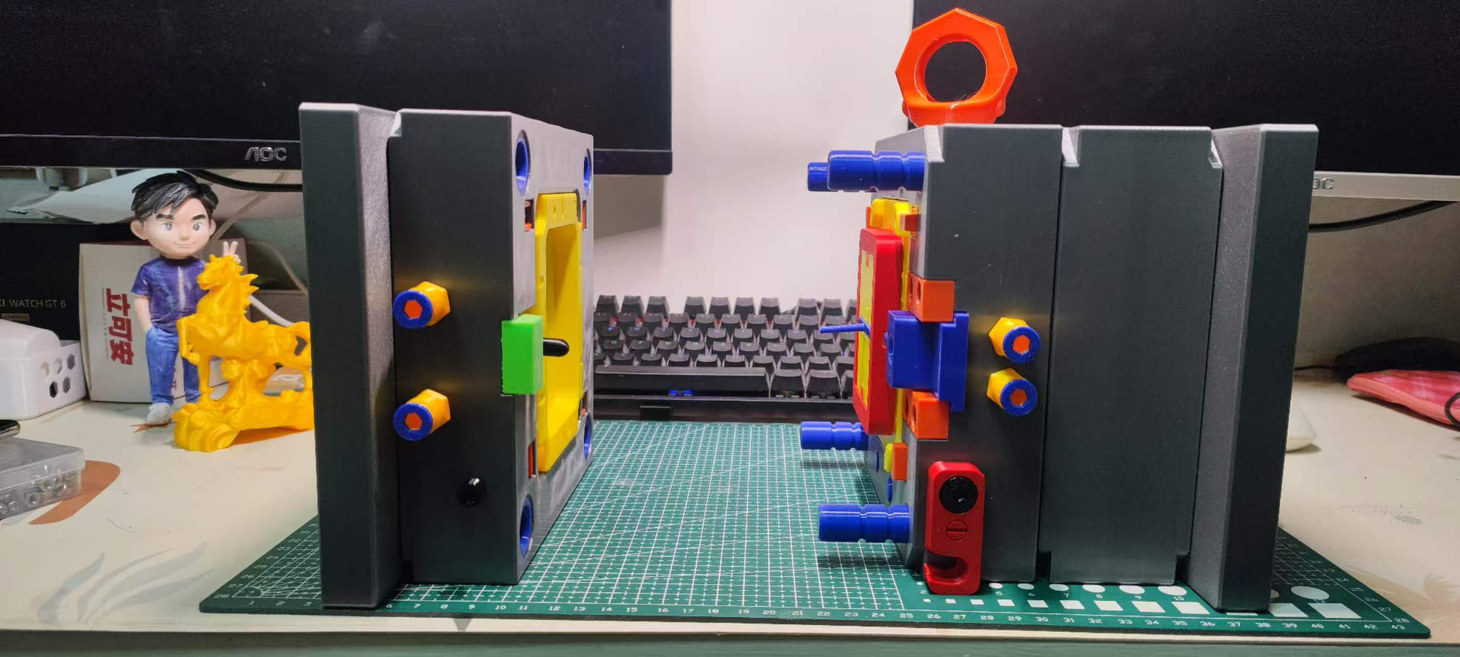

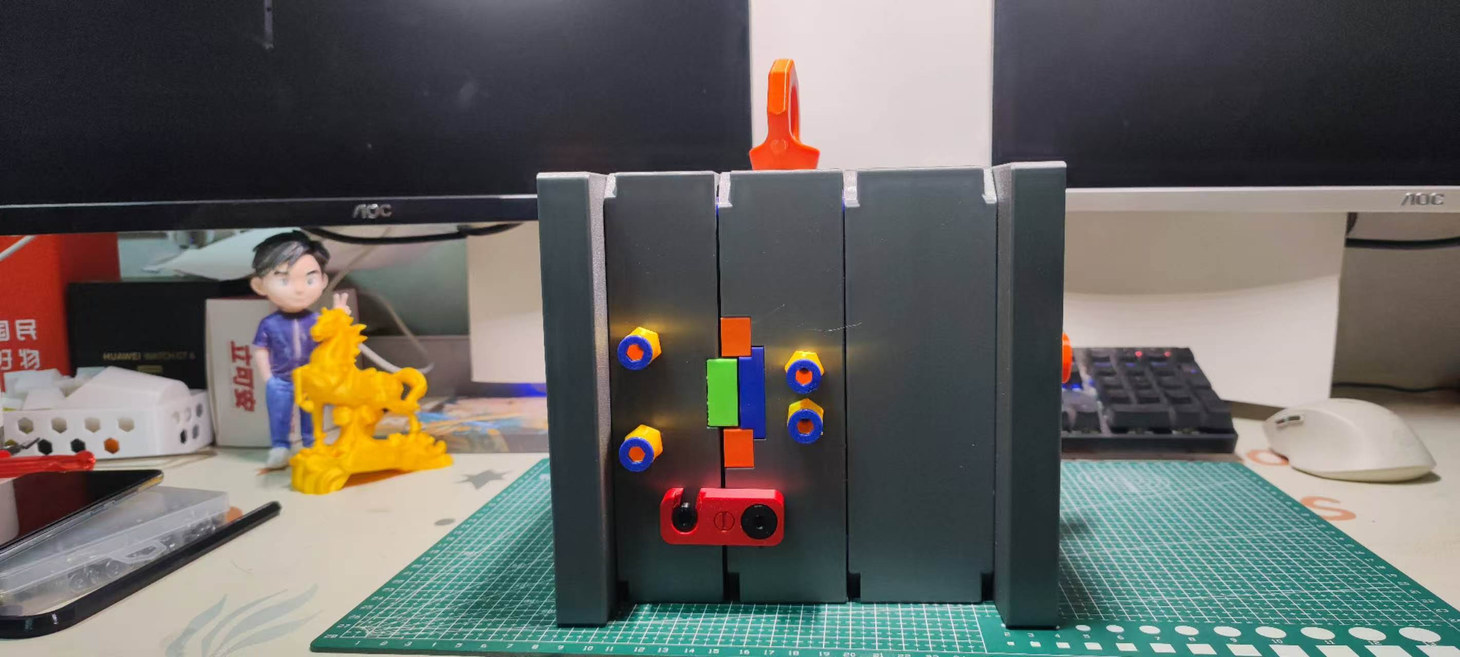

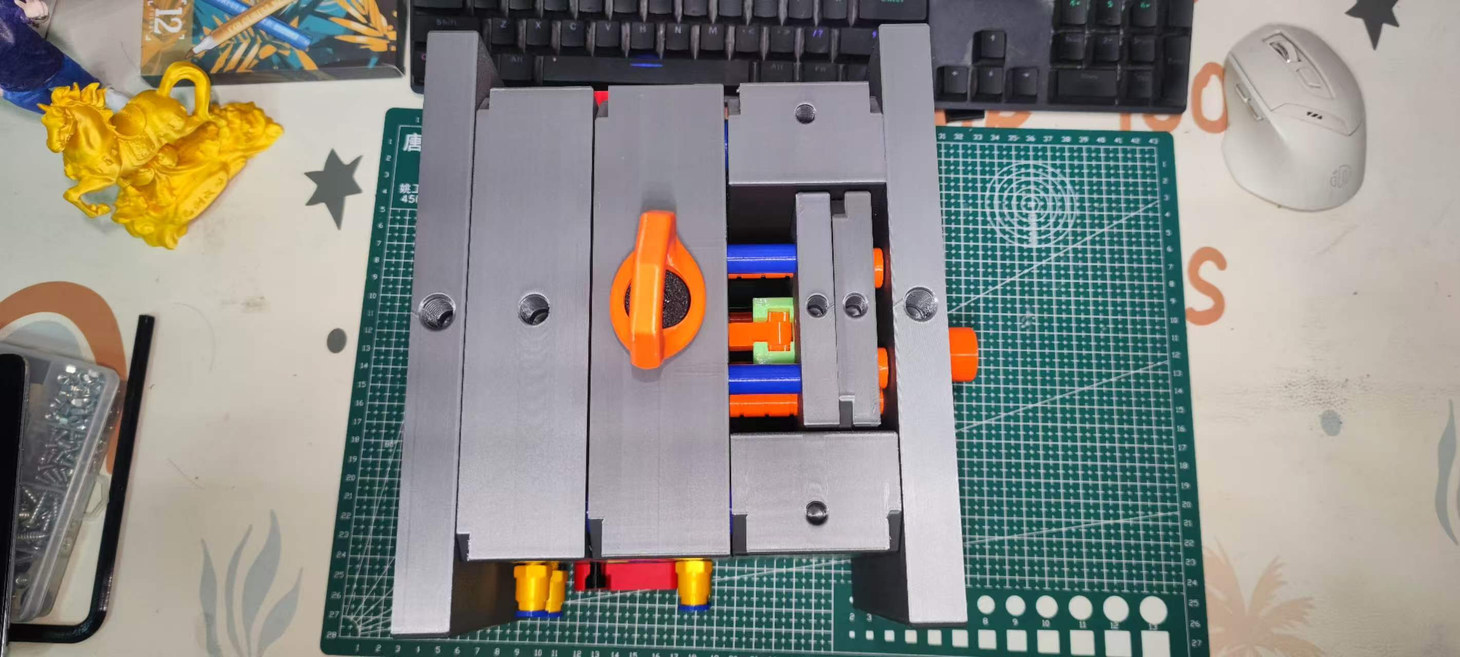

模具结构：该模具结构包含了模具非常经典的滑块结构和斜顶结构，模架结构用的是标准模架做了一点

点的修改。外围零件还是设计了可拆装的计数器、锁模块、吊环、快拆水嘴。

优点：整个模具模型无需五金件，无需胶水，模型和正常模具一样可通过螺丝进行反复的拆装。

产品：模型里注塑的产品是一个A1屏幕的保护壳

为了适配3d打印的精度，方便安装，我在零件间隙配合上做了调整，包扩所有螺丝的间隙调整。

所有零件都可拆卸，且完全按照1:1注塑模零件尺寸复刻

安装教程：【3D打印1:1注塑模具模型组装教程】 https://www.bilibili.com/video/BV1FkJK6qE3k/?share_source=copy_web&vd_source=7e59f154d5ddde6137e4b21c6b6bce2b











更新记录：

V2版本-更新时间：2026年6月21日

1.更新了精定位螺丝大小，更新了前后模框精定位螺丝过孔尺寸。

2.优化斜顶座的摆盘，原来螺纹孔是横着打的，打出来会椭圆,优化后会增加一定的支撑。

3.优化了强拉杆长度，原强拉杆合模状态会高出底板，模具无法放平。

4.优化了所有螺丝的打印配置。
