我的教学机械实例系列
这个模型是我基于80mm x 80mm 打印板制作的教学机械结构实例之一。
你可以在这个合集里找到该系列的所有模型 => [机械结构实例]
本套装
当前套装包含：
斜齿齿条齿轮机构
斜齿内齿轮
弧齿锥齿轮
多线蜗杆与蜗轮
斜齿冠齿轮
槽轮机构
阿基米德螺旋齿轮
间歇齿轮
蜗杆与蜗轮、锥齿轮、齿条与齿轮、冠齿轮以及内齿轮也包含在我的第一套教学实例中，但本模型提供了这些齿轮的斜齿或螺旋齿变体，同时提供了蜗杆与蜗轮的多线变体（双线、三线、四线）。

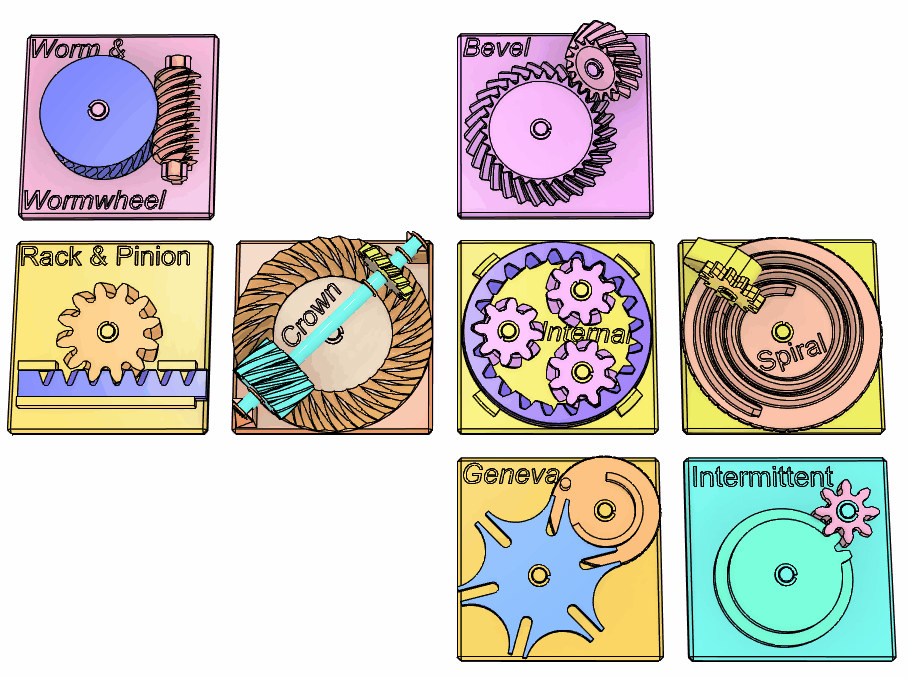

上排的齿轮属于本模型，下排的齿轮属于另一款模型（第一套齿轮实例）。
槽轮机构、螺旋齿轮和间歇齿轮未包含在第一套中。
正齿圆柱齿轮、斜齿圆柱齿轮以及螺旋齿轮仅包含在第一套中。
介绍视频
简要说明
斜齿齿条、斜齿内齿轮、弧齿锥齿轮和斜齿冠齿轮是它们的标准直齿版本的变体，直齿版本包含在我第一套齿轮实例中。由于它们的轮齿是沿着螺旋线逐渐啮合的，旋转过程中啮合与分离都是逐步进行的。与直齿齿轮相比，这会带来更顺畅的啮合以及更安静的运转。这类改进型齿轮适用于对运转顺畅度、低噪音或高转速有要求的场景。
多线蜗杆的螺旋角比我第一套齿轮实例里包含的单线蜗杆更大。本模型包含双线、三线和四线蜗杆，它们在柱体上分别有两条、三条、四条连续的螺纹齿。由于传动比很高，蜗杆与蜗轮之间的传动通常是单向的——蜗杆可以带动蜗轮，但蜗轮无法带动蜗杆。不过对于多线蜗杆来说，传动比可以小到让蜗轮能够带动蜗杆。当出现这种情况时，单向传动的特性就不再成立了。增加螺纹线的数量会让蜗轮每转一圈时蜗杆的转速更快，但会降低自锁效果。因此多线蜗杆适用于效率和速度优先级高于自锁需求的场景。
阿基米德螺旋齿轮是将齿条齿沿着阿基米德螺旋曲线扫掠形成的。当齿轮副被包含两个轴线的平面剖切时，截面轮廓与标准的齿条齿轮完全匹配。但由于螺旋齿不与半径垂直，从三维上看齿轮并不是简单的正齿圆柱齿轮，它和斜齿轮类似。更准确地说，齿轮的轮齿不是完全的螺旋形，而是会略微弯曲以配合配对齿轮的螺旋齿。阿基米德螺旋齿轮可以实现非常高的传动比，和蜗轮蜗杆的传动比相当。正因如此，传动通常仅能单向进行——也就是从螺旋齿轮传到齿轮，反向则无法传动。当空间限制让它比蜗轮更适用时，就会选用阿基米德螺旋齿轮。
间歇齿轮仅在部分旋转周期内传递运动，在其余周期内会锁定配对齿轮。本模型中的主动轮和从动轮都有两层结构：上层负责传递运动，下层在不传递运动时会锁住从动轮。这种设计下从动轮的速度会非连续地增减，启停都很突然。因此这类齿轮不适用于重载或高速场景。
槽轮机构也叫马耳他十字机构，是另一种间歇旋转传动机构。在该机构中，运动由沿径向槽运动的销钉传递，而从动轮在其余旋转时段会通过圆柱滑动接触被锁定。和之前的渐开线间歇齿轮设计相比，槽轮机构可以让从动轮从静止加速、减速到静止的过程更平稳。这会降低机构的振动、噪音和磨损。
这类间歇机构适用于需要步进或定时运动的场景，例如电影放映机、分度工作台和机械钟表。
参考资料
螺旋齿轮 https://karakurist.jp/?p=2149
间歇齿轮 https://karakurist.jp/?p=85
槽轮机构 https://karakurist.jp/?p=21
收纳盒

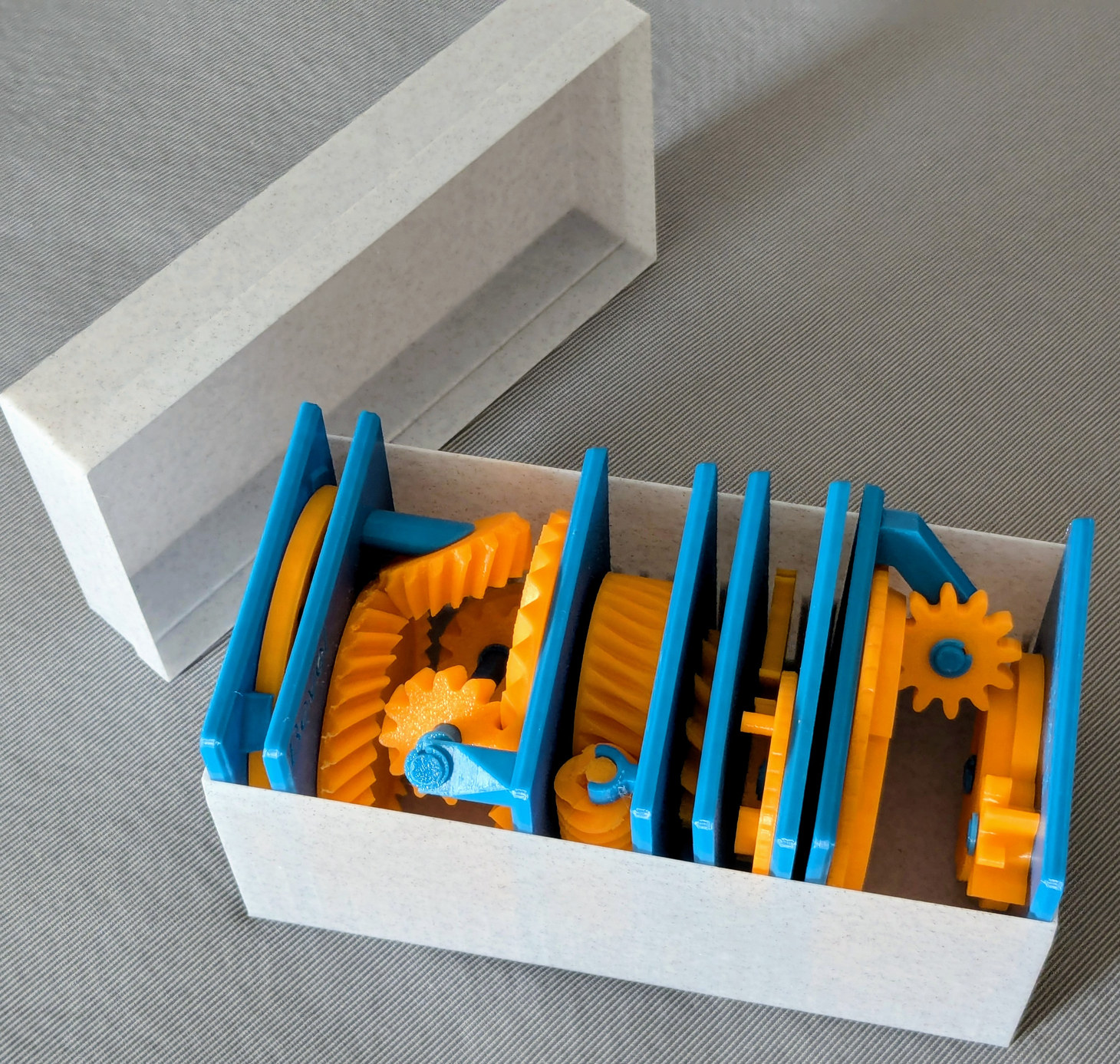

这些模型可以和我第一套配套的收纳盒兼容。
本模型包含的八个齿轮实例中，除双线和三线蜗杆外，其余都可以放入单个收纳盒中。
请注意冠齿轮和锥齿轮、间歇齿轮和螺旋齿轮是相向放置以节省空间的。
打印
请使用名为???-printable.stl 的文件进行打印
名为???-assembled.stl的文件仅用于展示装配方式。
使用干燥充分的PETG以获得更好的尺寸精度。
使用0.1mm或0.08mm层高以获得更顺滑的表面。
悬垂部分使用较慢的打印速度。
选择“随机”接缝位置以获得更顺畅的旋转效果。
打印方向：
冠齿轮的蜗杆和齿轮的长轴应竖直放置打印。为它们添加底裙以提升打印成功率。
放置蜗杆时要让其沿轴向的扁平截面朝下。
锥齿轮的短轴也应该竖直放置打印。
螺旋齿轮的齿轮底座臂的打印方向要让轴线朝上。
打磨与修整
有时齿轮会出现拉丝或裙边效应，导致和轴的配合过紧（设计的径向间隙为0.15mm）。
如果轴表面因拉丝出现粗糙痕迹，可以用小片砂纸打磨掉凸起部分。
如果因裙边效应导致齿轮旋转不顺畅，可以用细圆锉稍微扩大孔位。
没有这些问题的话，齿轮应该可以在极小摩擦力下非常顺畅地旋转。
装配
除蜗杆外其余部件都不需要胶水。
蜗杆：如果感觉蜗杆和轴配合过松，可以用强力胶水粘牢。
齿条齿轮机构：先滑入齿条，再装入齿轮。
内齿轮：先装入内齿轮，再装入其他小齿轮。
锥齿轮：最后安装小齿轮的轴。
冠齿轮：较薄的齿轮可以沿轴向移动。你会发现无论它在轴向哪个位置，都能和冠齿轮完美配合。
螺旋齿轮：螺旋齿轮的齿轮轮齿经过弯折处理以更好地配合螺旋齿轮，装配时要注意方向正确。
其他教学模型
你可能也会对我制作的其他教学机械结构实例感兴趣。
可以在这个合集中找到它们： 更新记录
2025-11-13
补充上传了之前遗漏的螺旋齿轮STL文件。
2026-09-02
修正了槽轮机构的STL文件，解决了挡圈和槽轮存在重叠的问题。
致谢
我对齿轮产生兴趣是源于K.$uzuki出色的文章和YouTube视频。这个系列里的很多机构都来自于他网站上的介绍。他本人也制作优秀的齿轮模型，没有他的启发就不会有这个系列的存在。
我从Haguruma-No-Hanashi网站学到了很多关于齿轮齿廓设计的技术细节，对此我深表感谢。
许可协议（2026-03-13更新）
该3D模型使用知识共享署名4.0国际许可协议授权。（内容未改动）
本页面的文字和图片保留版权。（2026-03-13新增）
这个模型是我基于80mm x 80mm 打印板制作的教学机械结构实例之一。
你可以在这个合集里找到该系列的所有模型 => [机械结构实例]
本套装
当前套装包含：
斜齿齿条齿轮机构
斜齿内齿轮
弧齿锥齿轮
多线蜗杆与蜗轮
斜齿冠齿轮
槽轮机构
阿基米德螺旋齿轮
间歇齿轮
蜗杆与蜗轮、锥齿轮、齿条与齿轮、冠齿轮以及内齿轮也包含在我的第一套教学实例中，但本模型提供了这些齿轮的斜齿或螺旋齿变体，同时提供了蜗杆与蜗轮的多线变体（双线、三线、四线）。
上排的齿轮属于本模型，下排的齿轮属于另一款模型（第一套齿轮实例）。
槽轮机构、螺旋齿轮和间歇齿轮未包含在第一套中。
正齿圆柱齿轮、斜齿圆柱齿轮以及螺旋齿轮仅包含在第一套中。
介绍视频
简要说明
斜齿齿条、斜齿内齿轮、弧齿锥齿轮和斜齿冠齿轮是它们的标准直齿版本的变体，直齿版本包含在我第一套齿轮实例中。由于它们的轮齿是沿着螺旋线逐渐啮合的，旋转过程中啮合与分离都是逐步进行的。与直齿齿轮相比，这会带来更顺畅的啮合以及更安静的运转。这类改进型齿轮适用于对运转顺畅度、低噪音或高转速有要求的场景。
多线蜗杆的螺旋角比我第一套齿轮实例里包含的单线蜗杆更大。本模型包含双线、三线和四线蜗杆，它们在柱体上分别有两条、三条、四条连续的螺纹齿。由于传动比很高，蜗杆与蜗轮之间的传动通常是单向的——蜗杆可以带动蜗轮，但蜗轮无法带动蜗杆。不过对于多线蜗杆来说，传动比可以小到让蜗轮能够带动蜗杆。当出现这种情况时，单向传动的特性就不再成立了。增加螺纹线的数量会让蜗轮每转一圈时蜗杆的转速更快，但会降低自锁效果。因此多线蜗杆适用于效率和速度优先级高于自锁需求的场景。
阿基米德螺旋齿轮是将齿条齿沿着阿基米德螺旋曲线扫掠形成的。当齿轮副被包含两个轴线的平面剖切时，截面轮廓与标准的齿条齿轮完全匹配。但由于螺旋齿不与半径垂直，从三维上看齿轮并不是简单的正齿圆柱齿轮，它和斜齿轮类似。更准确地说，齿轮的轮齿不是完全的螺旋形，而是会略微弯曲以配合配对齿轮的螺旋齿。阿基米德螺旋齿轮可以实现非常高的传动比，和蜗轮蜗杆的传动比相当。正因如此，传动通常仅能单向进行——也就是从螺旋齿轮传到齿轮，反向则无法传动。当空间限制让它比蜗轮更适用时，就会选用阿基米德螺旋齿轮。
间歇齿轮仅在部分旋转周期内传递运动，在其余周期内会锁定配对齿轮。本模型中的主动轮和从动轮都有两层结构：上层负责传递运动，下层在不传递运动时会锁住从动轮。这种设计下从动轮的速度会非连续地增减，启停都很突然。因此这类齿轮不适用于重载或高速场景。
槽轮机构也叫马耳他十字机构，是另一种间歇旋转传动机构。在该机构中，运动由沿径向槽运动的销钉传递，而从动轮在其余旋转时段会通过圆柱滑动接触被锁定。和之前的渐开线间歇齿轮设计相比，槽轮机构可以让从动轮从静止加速、减速到静止的过程更平稳。这会降低机构的振动、噪音和磨损。
这类间歇机构适用于需要步进或定时运动的场景，例如电影放映机、分度工作台和机械钟表。
参考资料
螺旋齿轮 https://karakurist.jp/?p=2149
间歇齿轮 https://karakurist.jp/?p=85
槽轮机构 https://karakurist.jp/?p=21
收纳盒
这些模型可以和我第一套配套的收纳盒兼容。
本模型包含的八个齿轮实例中，除双线和三线蜗杆外，其余都可以放入单个收纳盒中。
请注意冠齿轮和锥齿轮、间歇齿轮和螺旋齿轮是相向放置以节省空间的。
打印
请使用名为???-printable.stl 的文件进行打印
名为???-assembled.stl的文件仅用于展示装配方式。
使用干燥充分的PETG以获得更好的尺寸精度。
使用0.1mm或0.08mm层高以获得更顺滑的表面。
悬垂部分使用较慢的打印速度。
选择“随机”接缝位置以获得更顺畅的旋转效果。
打印方向：
冠齿轮的蜗杆和齿轮的长轴应竖直放置打印。为它们添加底裙以提升打印成功率。
放置蜗杆时要让其沿轴向的扁平截面朝下。
锥齿轮的短轴也应该竖直放置打印。
螺旋齿轮的齿轮底座臂的打印方向要让轴线朝上。
打磨与修整
有时齿轮会出现拉丝或裙边效应，导致和轴的配合过紧（设计的径向间隙为0.15mm）。
如果轴表面因拉丝出现粗糙痕迹，可以用小片砂纸打磨掉凸起部分。
如果因裙边效应导致齿轮旋转不顺畅，可以用细圆锉稍微扩大孔位。
没有这些问题的话，齿轮应该可以在极小摩擦力下非常顺畅地旋转。
装配
除蜗杆外其余部件都不需要胶水。
蜗杆：如果感觉蜗杆和轴配合过松，可以用强力胶水粘牢。
齿条齿轮机构：先滑入齿条，再装入齿轮。
内齿轮：先装入内齿轮，再装入其他小齿轮。
锥齿轮：最后安装小齿轮的轴。
冠齿轮：较薄的齿轮可以沿轴向移动。你会发现无论它在轴向哪个位置，都能和冠齿轮完美配合。
螺旋齿轮：螺旋齿轮的齿轮轮齿经过弯折处理以更好地配合螺旋齿轮，装配时要注意方向正确。
其他教学模型
你可能也会对我制作的其他教学机械结构实例感兴趣。
可以在这个合集中找到它们： 更新记录
2025-11-13
补充上传了之前遗漏的螺旋齿轮STL文件。
2026-09-02
修正了槽轮机构的STL文件，解决了挡圈和槽轮存在重叠的问题。
致谢
我对齿轮产生兴趣是源于K.$uzuki出色的文章和YouTube视频。这个系列里的很多机构都来自于他网站上的介绍。他本人也制作优秀的齿轮模型，没有他的启发就不会有这个系列的存在。
我从Haguruma-No-Hanashi网站学到了很多关于齿轮齿廓设计的技术细节，对此我深表感谢。
许可协议（2026-03-13更新）
该3D模型使用知识共享署名4.0国际许可协议授权。（内容未改动）
本页面的文字和图片保留版权。（2026-03-13新增）
