[教具]基于Bambu Studio的稀疏填充展示板

如果您喜欢这个模型，请为我助力！一起构建开源共享的优质社区！

⭐使用solidworks精确建模，结构合理
⭐请使用2.5.0以上版本的Bambustudio，以确保配置参数全部生效
⚠请勿开启模型支撑，直接发起打印即可。

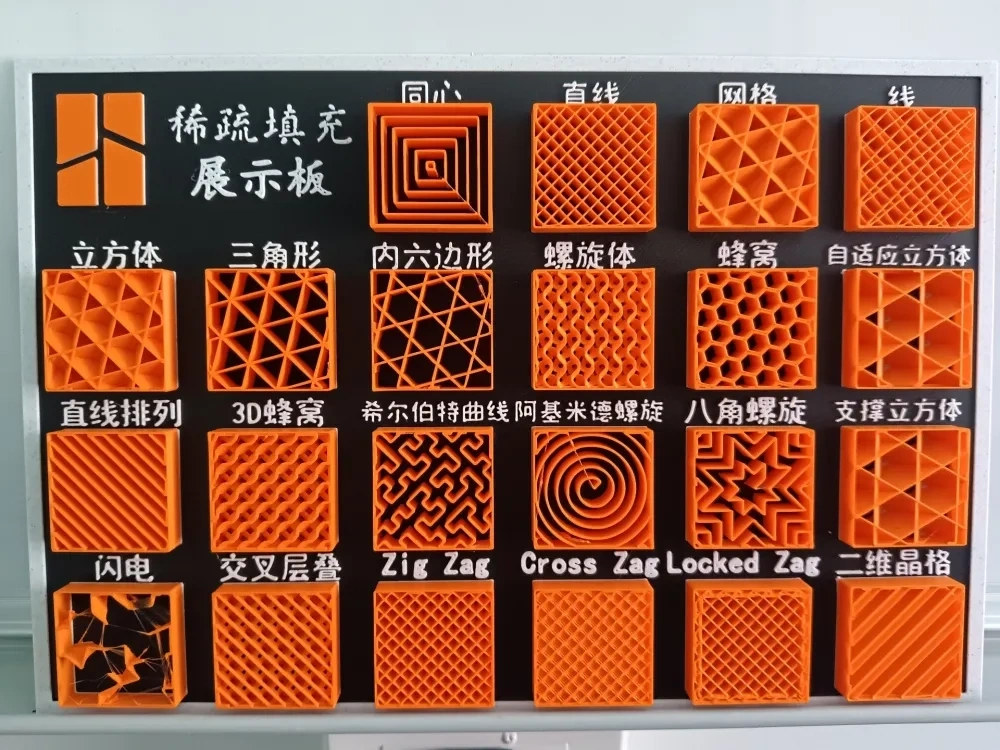

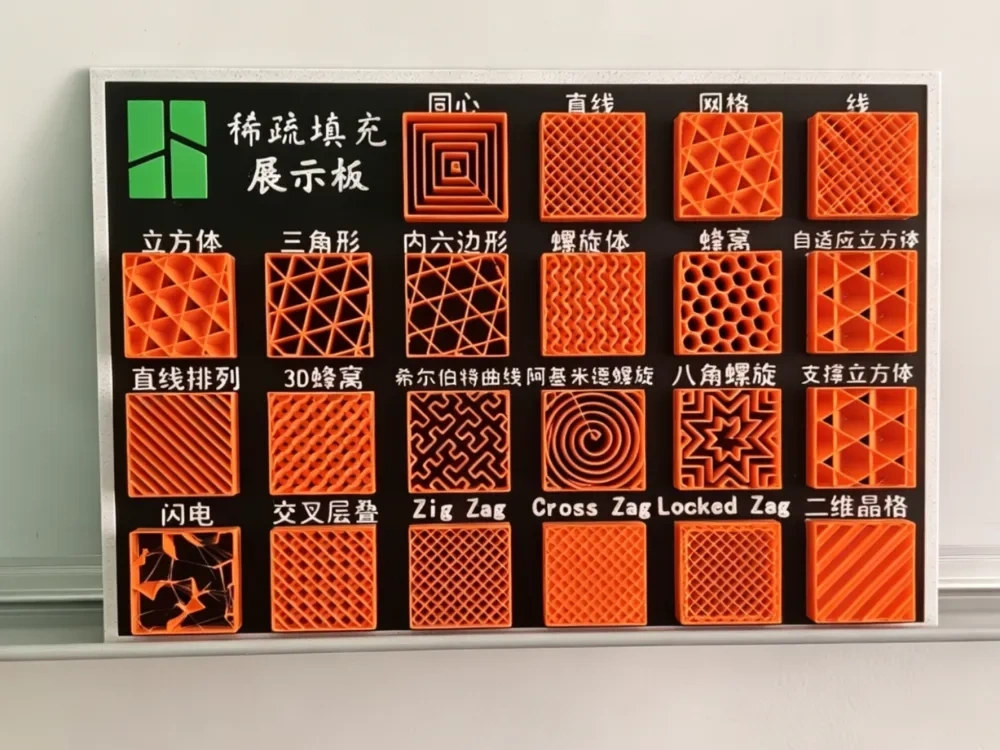

好的，我将用最直白，最简单，最直接，最不拐弯抹角的方式，稳稳地接住你，向你展示稀疏填充的22种常见形状！
🚀模型介绍

        本研究针对 3D 打印教学中填充结构抽象化、路径展示失真的核心教学瓶颈，尤其聚焦于阿基米德螺旋、八角螺旋等曲线型填充在现有展示产品中普遍存在的路径畸变、算法失真问题，研发了一款基于 Bambu Studio 的稀疏填充标准化教学教具。该教具实现了 Bambu Studio 2.5.0 及以上版本原生切片路径的 1:1 微米级精确复现，首次完整且高精度地呈现了包括阿基米德螺旋、八角螺旋在内的 22 种稀疏填充的几何形态、晶格结构与挤出逻辑。通过四色同步一体打印工艺，实现无组装、零后处理的一体化成型，可直接应用于课堂教学、工程参数选型、科学研究测试与技术成果展示，为 3D 打印专业教学与科普提供了标准化的实验载体。

1.重建模型结构树，精确展现全部稀疏填充真实状态

        站内同类模型展示产品中，大部分直接修改模型改变填充图案，与打印机实际挤出路径存在系统性偏差，对于阿基米德螺旋、八角螺旋等连续曲线型填充，普遍无法展现其真实状态。本作品通过分设对象，调整结构树，在确保模型可打印的条件下，使复杂螺旋生成位置位于展示块中心，有效地真实反映了该类填充的实际状态，确保展示的每一条线条均与打印机实际运动轨迹完全一致，真正做到 "所见即所得"。

2.全量填充体系构建，建立可控变量对比平台

        该模型系统收录了 Bambu Studio 内置的全部 22 种稀疏填充类型，完整保留了阿基米德螺旋、八角螺旋、希尔伯特曲线等特殊算法填充的原始路径特征。所有填充样本采用统一尺寸、统一打印参数与统一成型工艺，严格控制实验变量，构建了可进行定量与定性相结合分析的填充结构横向对比实验平台，可直观对比不同填充在结构形态、耗材用量与打印效率上的差异。

3.优化主要工艺参数，提升打印稳定性

        为更好地展现稀疏填充状态，模型切片文件进行了针对性的优化。该配置在0.4mm喷嘴允许条件下，将稀疏填充线宽提升至0.56，使模型成品更加直观。并且，因线宽提升，走线间距增加，文件补偿性地提升了稀疏填充密度，以免填充过于稀疏，影响观感。进一步的，为确保模型可以稳定打印，对外墙、稀疏填充两种走线类型进行针对性降速，使文字、填充均更加清晰，极大的提升了打印质量。

4.无支撑一体化成型设计，提升可复制性与易用性

        该模型通过调整各个对象的顶面高度，通过AMS或手动暂停进行分层换色，即可实现底板、文字标识、填充样本与功能分区的四色同步打印，仅需3次换色，无需后续粘接组装，极大地减少了耗材使用。模型文字均进行适度放大，使其在有限的空间内尽可能清晰。全模型采用零支撑设计，切片后可直接打印，直接发起打印即可。

🚀应用场景
1. 教学与科普应用

        本教具可应用于 3D 打印专业课程教学、增材制造工艺原理科普及填充路径结构知识体系构建。通过构建 "观察 - 对比 - 感知 - 验证" 四位一体的教学方法，帮助学习者建立填充结构几何形态与力学性能之间的直观联系。同时，教具同步展示了 Bambu Studio 的精确配置方法，可辅助学习者掌握切片参数的设置逻辑与优化技巧。

2. 工程参数选型应用

        为增材制造工程技术人员提供实物化的参数选型依据，可根据零件的使用场景、受力条件与性能要求，快速匹配最优填充方案。教具重点呈现了高难度填充结构（如阿基米德螺旋、自适应立方体）的成型特点与工艺要求，为复杂零件的填充设计提供参考。

3. 科学研究与测试应用

        可作为标准测试样件应用于填充结构力学性能分析、多色打印工艺验证、切片算法评估及耗材适配性测试等研究领域。依托 Bambu Studio 的精确配置体系，显著提高了实验数据的准确性、可比性与可重复性，为相关科学研究提供了标准化的实验载体。

4. 技术成果展示应用

        可作为实验室、行业展会的标准化技术展示样件，直观呈现高精度多色熔融沉积成型技术的工艺优势，便于讲解FDM成型原理，同时展示切片软件的算法先进性与配置能力，具有较好的吸引力。

🚀打印建议

        请勿开启模型支撑，直接发起打印即可。

        切片时，会提示模型悬空，忽略该报错即可。

        全部打印参数均配置完毕，高成功率，如出现炒面请参考下方提示。

🚀组装说明

        该模型一体成型，无需组装，即打即用！

Tips：

打印模型前，请**检查设备是否处于良好状态**，以降低失败风险。

如打印过程中出现模型脱落问题，可以-*1*-使用洗洁精而非洗手液清洗打印板，进行-*2*-手动调平，-*3*-封箱或确保室温在18~25℃，将-*4*-热床温度提高5℃，-*5*-手动开启brim，设置为仅外侧，-*6*-使用平台喷雾或平台胶水，-*7*-开启筏层并设置间隙为0.08，-*8*-更换新的打印板，-*9*-移动打印机使远离窗户或门口等有风区域，尝试一种或多种方法解决问题。

如多次尝试后，仍存在打印问题，请在评论区留言，我将及时处理。

欢迎所有创作者上传更为优秀的打印配置，共同交流探讨FDM成型工艺！
